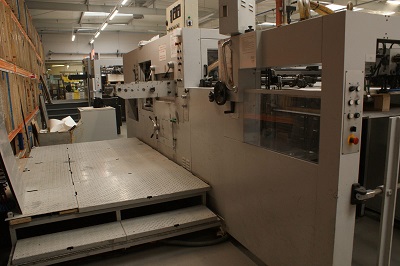

Heidelberg Varimatrix 105 CS

CENA: 120 000 EUR + DPH s nakládkou

rok výroby :2006

POČET VYŘEZANÝCH LISTŮ 105 MIL

POČET CYKLŮ 135 MILIONŮ



1 Vysekávací a embosovací stroj pro zpracování papíru, lepenky a vlnité lepenky B

• max. rozměr plechu 750 x 1050 mm

• max. rychlost stroje 7500 archů/h

• max. lisovací síla 3,0 MN (300 t)

• Non-stop systém podávání

• pro plně automatické vysekávání, rýhování a embosování s nebo bez okraje pro tlapky

• pro odlamování vnitřního odpadu a také bočních a zadních okrajů listu

• pro stohování nařezaných a vyčištěných listů ve formě stohu s nebo bez okraje pro tlapky

• výška stohu na přesahu včetně palety 1000 mm

• výška stohu při dodání včetně palety 840 mm

• vybaven polohovacím systémem na aplikaci a vysekávací stanicí

• vybavena servisní plošinou TECHNICKÉ ÚDAJE STANDARDNÍCH STROJNĚ ZPRACOVANÝCH MATERIÁLŮ V závislosti na kvalitě materiálu a obložení plechu:

• Papír o gramáži minimálně 80 g/m²

• Karton nebo pevná lepenka do 1400 g/m²

• Vlnitá lepenka do celkové tloušťky 4 mm.

ÚDAJE O VÝKONU

Formát archu max. 750 x 1050 mm

                             min. 370 x 400 mm

Max lisovací síla (300 t) 3,0 MN

Rychlost stroje max. 7500 archů/h

ROZMĚRY A HMOTNOST

Délka stroje s přesahem 7070 m

Šířka stroje 1889 mm

Šířka stroje s plošinou 4049 mm

Výška stroje 2025 mm

Hmotnost stroje 15,5t

Hmotnost podavače 2,1t

VÝŠKY ZÁSOBNÍKU

Paletový podavač max. výška 1000 mm max. hmotnost 1000 kg

Krmítko s vozíkem max. výška 1200 mm max. hmotnost 1200 kg

Výška dodávky max. 840 mm hmotnost max. 840 kg

TECHNICKÁ DATA

Max.rozměr vysekávacího nástroje 740 x 1060 mm

Čistá výseková plocha 727 x 1050 mm

Ostří tlapky, nastavitelné od 10 - 18 mm (13 mm dřevo před 1. nožem)

Tloušťka vysekávací desky je 5 mm

Tloušťka lámací desky je 15 mm

Výkon stroje 30 kW

Elektrické připojení N-T-SC-3-fázové 230 V 80 A 50 Hz

Tlaková přípojka 8 bar (kompresor není součástí dodávky)

ZÁKLADNÍ VYBAVENÍ STROJE

Non-stop podavač vybavený:

- zařízení pro předskládání

- sací hlava pro zpracování papíru, lepenky a vlnité lepenky

- mechanické ovládání dvojitých plechů

- ruční nastavení výšky sací hlavy

- ručně nastavitelné boční dmychadla

- zařízení pro synchronizaci rukojeti listu

- deska pro stoh s motorickým, bočním posuvem stohu, spuštěná k podlaze, s nájezdovým klínem

- stůl s 8 pásy s krycím rámem

- Sací tlakové čerpadlo

NAKLÁDACÍ STÚL

- Boční popruhy na hnací a provozní straně, nastavitelné, volitelně jako tažné nebo tlačné popruhy - Přesné nastavení bočních popruhů

- samostatné, přesné nastavení předních lamel ze strany pohonu a obsluhy

- uvolnění listu při podávání značek

- nastavení času příchodu archu ke značkám

- montážní systém

ŘEZACÍ STANICE

- Válečkové vedení vysekávací desky na otočných nosných ramenech

- ruční nastavení upínací síly

- systém kování 2 uzavírací rámy s pevným přístrojovým štítem 1 krycí deska 2 děrovací desky 5,0 mm

ZRUŠOVACÍ STANICE

- pohon pro horní a spodní rám s lámacími prvky

- příslušenství pro vylamování lámací desky 2 nástrojové rámy pro lámání prvků 1 horní vylamovací zařízení (bez rámu) 1 spodní vylamovací zařízení (bez rámu) Werkzeugrahmen 1 upevnění pro vylamování desky 2 odpadkové nádoby

- non-stop obložení roletou - zařízení pro oddělování přední hrany plechu

- stohovací plošina, tloušťka 12 mm, snížená k podlaze pomocí integrovaného nájezdového klínu

- zařízení pro vkládání proužků - s počítadlem

- manuální nastavení formátu - brzdící kartáč

- plechové svorky, vzduchem podporovaná SYSTÉMOVÁ TECHNIKA

- obrazovka s tlačítky pro lidskou komunikaci

– textové pokyny stroje pro další pracovní kroky a nesprávné funkce

- decentralizované ovládací panely pro snadné ovládání stroje

- centrální mazací systém - automatické mazání řetězu

Volitelná výbava:

1 řezná deska o tloušťce 4 mm
